应用领域

镁铬砖主要用于冶金工业，如构筑平炉炉顶、电炉炉顶、炉外精炼炉以及各种有色金属冶炼炉。超高功率电炉炉壁的高温部位采用熔铸镁铬砖，炉外精炼炉高侵蚀区采用合成料制成的镁铬砖，有色金属闪速熔炼炉高侵蚀区采用熔铸镁铬砖、合成料制成的镁铬砖。此外，镁铬砖还用在水泥回转窑烧成带和玻璃窑的蓄热室等部位。

生产工艺

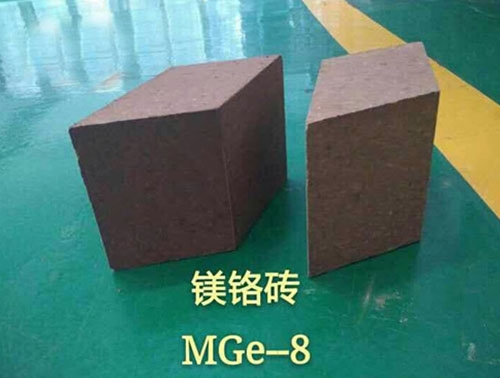

烧制镁铬砖的生产工艺与镁质砖大体相仿。为了消除砖在烧成过程中由于MgO和Cr2O3、Al2O3或

铁的氧化物反应生成尖晶石时的膨胀而引起的松散效应，也可采用合成的共同烧结料制成镁铬砖。此外，还有不烧镁铬砖，例如，用无机镁盐溶液结合的不烧镁铬砖。不烧镁铬砖生产工艺简单，成本低，热稳定性也好，但高温强度远不及烧成砖。50年代末，发展出一种所谓“直接结合”镁铬砖。这种砖的特点是原料纯,烧成温度高,方镁石、尖晶石等高温相之间直接结合，硅酸盐等低熔相为孤岛状分布,因此,显著地提高了砖的高温强度和抗渣性。

用铬矿－镁砂共磨压坯煅烧后制作的细粉，与镁砂粗颗粒配合制砖的方法,是消除松散效应的有效措施。用这种方法制成的镁铬砖，同普通镁铬砖相比，砖的气孔率低，耐压强度、荷重软化温度和抗折强度均较高。用铬矿-菱镁矿粉压坯,经高温煅烧的合成镁铬砂制成的镁铬砖，抗渣性和高温强度均比其他镁铬砖好。

此外，还有用电孤炉熔融镁铬料直接浇铸而得的熔铸镁铬砖(显微结构见图，见彩图)，用电熔镁铬料按制砖工艺生产的熔粒再结合镁铬砖等。
